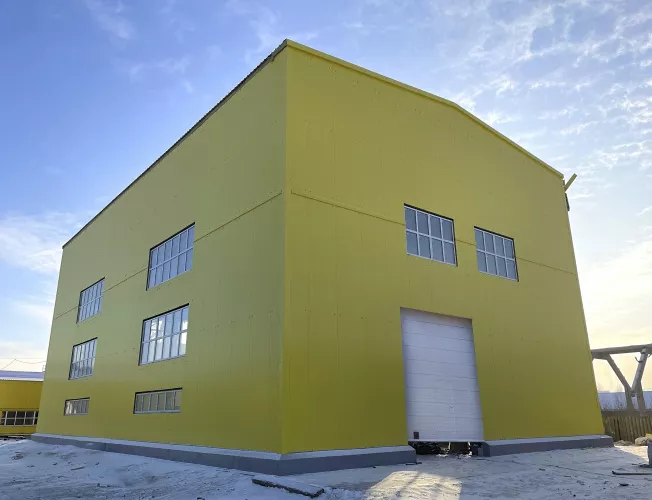

Кейс СКЛАД 18*30*15 ИРКУТСК от tentsbv

СКЛАД 18*30*15 ИРКУТСК

Назначение:
Склад
Место монтажа:
Иркутск
СКЛАД 18*30*15 ИРКУТСК
РАЗМЕРЫ
Внешняя ширина, м:
18
Внешняя длина, м:
30
Внешняя стена, м:
15
НАГРУЗКИ
Снеговой район:
2
Ветровой район:
3
Сейсмический район:
8
СИСТЕМЫ
Отопление:
Вентиляция:
Электроснабжение:
Пожарная сигнализация:
Пожаротушение:
Кран-балка:

Перед нами была поставлена задача спроектировать, произвести и смонтировать сооружение для отапливаемого склада для Иркутского научно-исследовательского института благородных и редких металлов и алмазов «Иргиредмет»

Район строительства: г.Иркутск, ул.Ракитная,18, стр.7

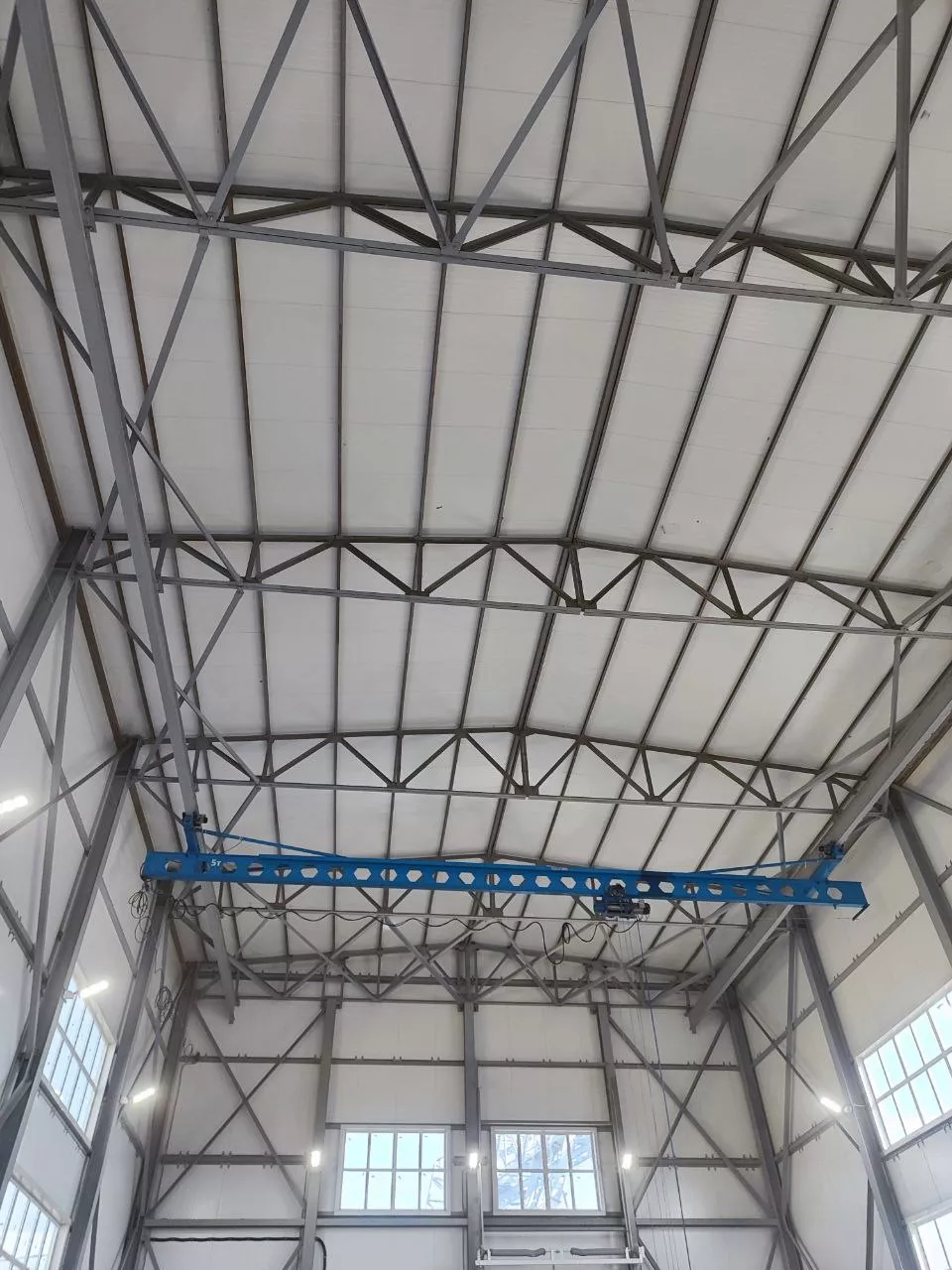

Сборно-разборное сооружение состоит из металлического каркаса, элементы каркаса собираются на болтовые соединения. Ангар изготовлен из: - двутавра (30, 30K1, 45М), -швеллера (12П), -уголка стального горячекатанного равнополочного (75х5, 75х6, 80х6, 80х8), -профильной трубы сечением ( 80х60х3, 80х80х3, 100х100х3, 100х100х4), -проката листового (3, 4, 5, 8, 10, 16, 20)

Покрытие стен сэндвич панели толщиной минеральной ваты 150 мм, покрытие кровли сэндвич панели толщиной минеральной ваты 200 мм (СП 362.1325800.2017).

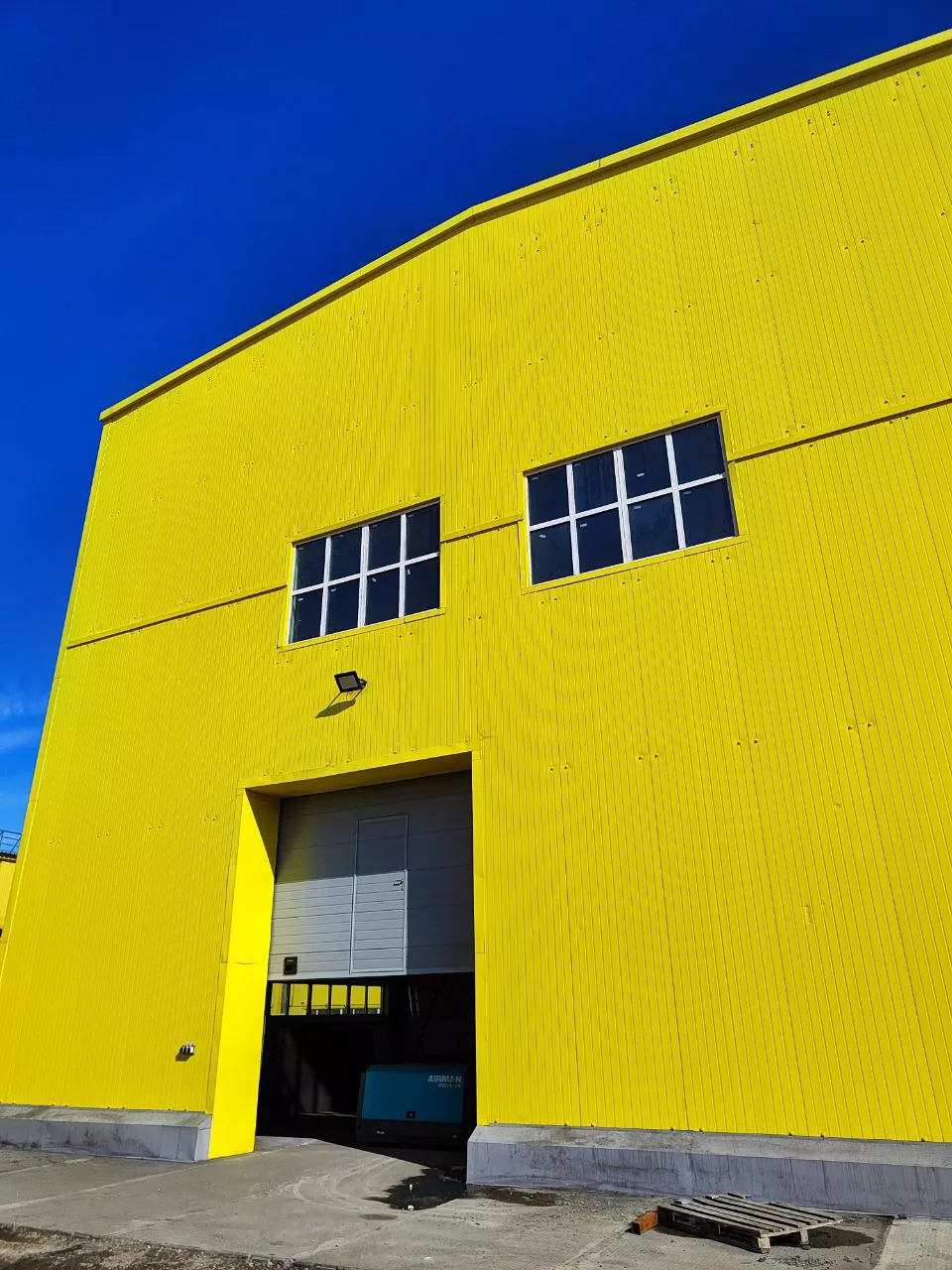

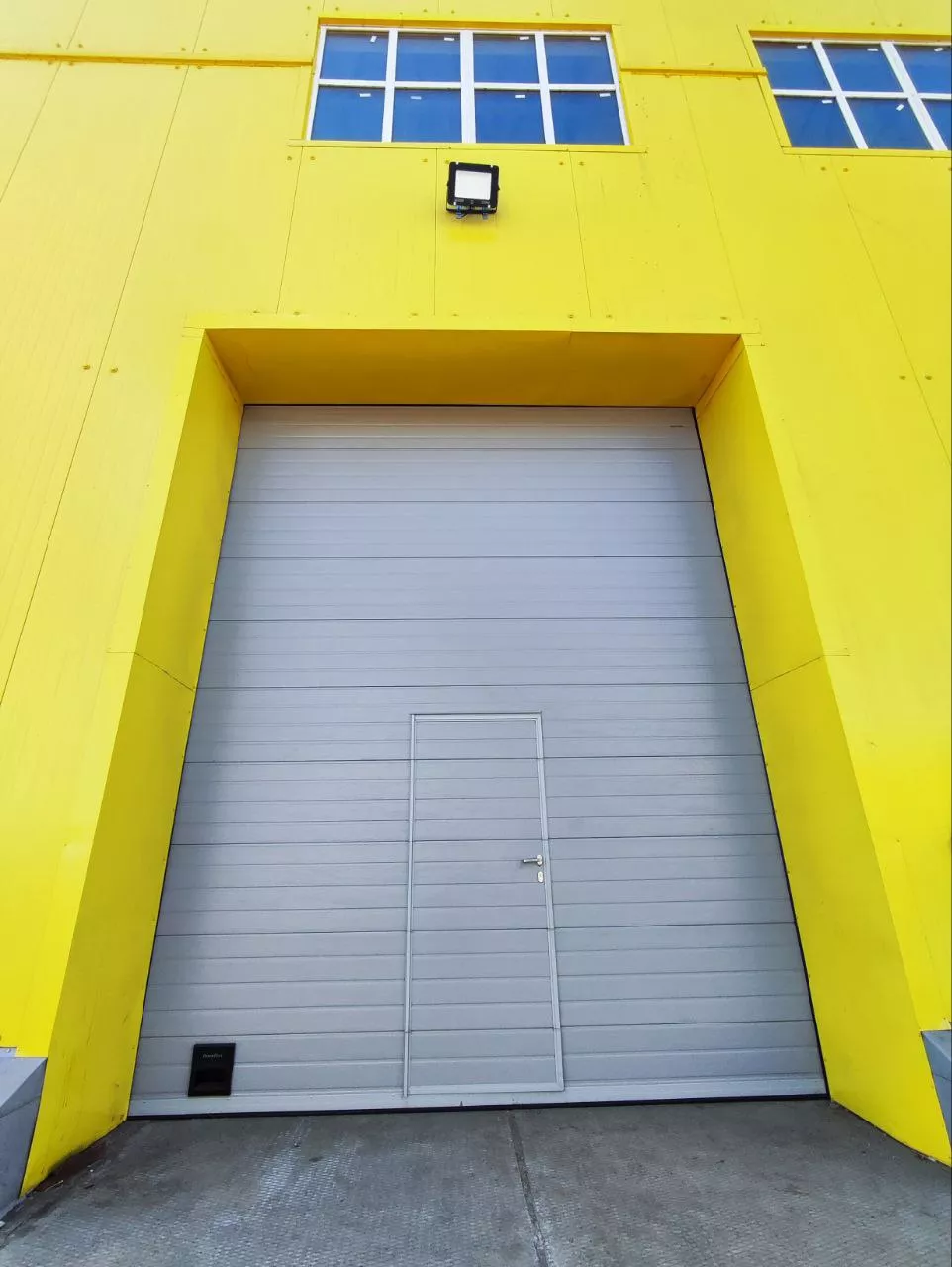

В торцевых стенах сооружения предусмотрены подъемные ворота секционные ручные 4х5 м – 2 шт.; двери в воротах 1х2 м – 2 шт. Также предусмотрены окна ПВХ 2х5 м – 8 шт., 2х3 м – 4 шт., 5х0,8 м – 4 шт. Дополнительная комплектация включает в себя кран-балку, г/п 5 т, длина подкрановых путей 29 м, ширина подкрановых путей 17 м. Вес полного комплекта каркасного сооружения с покрытием из сэндвич-панелей составляет приблизительно 60,6 т. С поставленной задачей успешно справились в назначенный срок.
